API-Plan 51

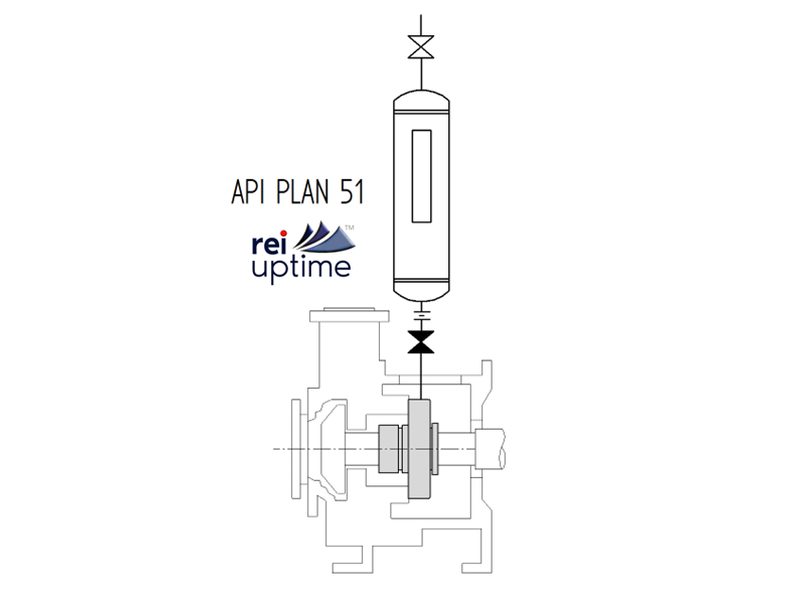

API Plan 51 - Spülen der Dichtungen von externen Flüssigkeitsbehältern
API Plan 51 ist ein Dichtungsspülplan, der einen externen Behälter verwendet, der mit einer sauberen, drucklosen Pufferflüssigkeit gefüllt ist.
Diese Flüssigkeit wird über eine Verbindung vom Vorratsbehälter in die Dichtungskammer geleitet, wobei in der Regel die Schwerkraft oder thermisches Siphonieren genutzt wird. Sie wird hauptsächlich für einfache Gleitringdichtungen verwendet, um Verunreinigungen von den Dichtungsflächen fernzuhalten.
API Plan 51 wird häufig in Anwendungen eingesetzt, bei denen eine externe saubere Flüssigkeit zur Aufrechterhaltung der Dichtungsintegrität erforderlich ist, eine hohe Zuverlässigkeit jedoch nicht entscheidend ist.
Eigenschaften
Wie es funktioniert:
- Ein Reservoir wird mit einer sauberen Pufferflüssigkeit gefüllt.
- Die Flüssigkeit fließt in die Dichtungskammer und sorgt für Kühlung und Schmierung.
- Das Austreten von Prozessflüssigkeit in das Reservoir wird durch den Druckunterschied minimiert.
Vorteile
- Einfaches Design mit minimalen Komponenten.
- Kostengünstig im Vergleich zu Plänen mit Druck.
- Hält Verunreinigungen von den Dichtungsflächen fern.
- Verringert den Verschleiß und verlängert die Lebensdauer der Dichtungen bei einigen Anwendungen.
Beeinträchtigungen
- Begrenzte Wirksamkeit bei Hochtemperatur- oder Hochdruckanwendungen.
- Keine aktive Zirkulation - abhängig von der Schwerkraft oder der natürlichen Konvektion, die ineffizient sein kann.
- Gefahr der Verunreinigung, wenn die Pufferflüssigkeit nicht ordnungsgemäß gewartet wird.
- Nicht geeignet für giftige oder gefährliche Flüssigkeiten, da sie das Auslaufen nicht aktiv verhindert.
- Ohne regelmäßige Wartung kann es im Laufe der Zeit zu einem Flüssigkeitsverschleiß kommen.
Anwendungen
API Plan 51 wird in erster Linie bei Anwendungen eingesetzt, bei denen eine saubere, drucklose Pufferflüssigkeit dazu beitragen kann, die Dichtungsleistung zu erhalten, indem sie Verunreinigungen verhindert. Sie eignet sich am besten für Umgebungen mit relativ niedrigen Drücken und Temperaturen, in denen die Leckagekontrolle nicht von entscheidender Bedeutung ist.
Gemeinsame Anwendungen:
- Pumpen für Schlämme und Feststoffe - Werden in Branchen eingesetzt, in denen Prozessflüssigkeiten Feststoffpartikel enthalten, um Ablagerungen an den Dichtungsflächen zu verhindern.
- Kühlwasserpumpen - Sorgt dafür, dass keine Verunreinigungen in die Dichtungsumgebung gelangen.
- Light Hydrocarbon Services - Wird in Raffinerien für Niederdruck-Kohlenwasserstoffanwendungen eingesetzt.
- Allgemeine industrielle Wasseranwendungen - Hilft bei Pumpen, die unkritische Flüssigkeiten auf Wasserbasis fördern.
- Schmierölpumpen - Bietet zusätzlichen Schutz vor Verschmutzung.
Industriezweige:
- Öl& Gas - Raffinationsprozesse, bei denen leichte Kohlenwasserstoffe oder saubere Flüssigkeiten minimale Verunreinigungen erfordern.
- Chemische Verarbeitung - Handhabung von Niederdruck-Chemikalien, bei denen eine saubere Pufferflüssigkeit die Langlebigkeit der Dichtung erhöhen kann.
- Wasser- und Abwasseraufbereitung - Wird in Pumpen verwendet, die relativ sauberes Wasser fördern, um eine Zersetzung der Dichtungen zuverhindern.
- Stromerzeugung - Anwendung in Hilfskühlwasser- und Schmierölsystemen.
- Zellstoff & Papier - Verhindert Faserablagerungen in Pumpen, die Zellstoffschlämme fördern.
- Lebensmittel- und Getränkeindustrie - Einsatz in unkritischen Verarbeitungssystemen, in denen Hygiene eine wichtige Rolle spielt, aber die Vermeidung von Leckagen nicht im Vordergrund steht.
Da API Plan 51 auf einer passiven Flüssigkeitszirkulation beruht und keine Druckbeaufschlagung vorsieht, ist er meist auf Anwendungen mit geringem Risiko beschränkt, bei denen geringe Mengen an Leckagen akzeptabel sind.
