Plan API 31

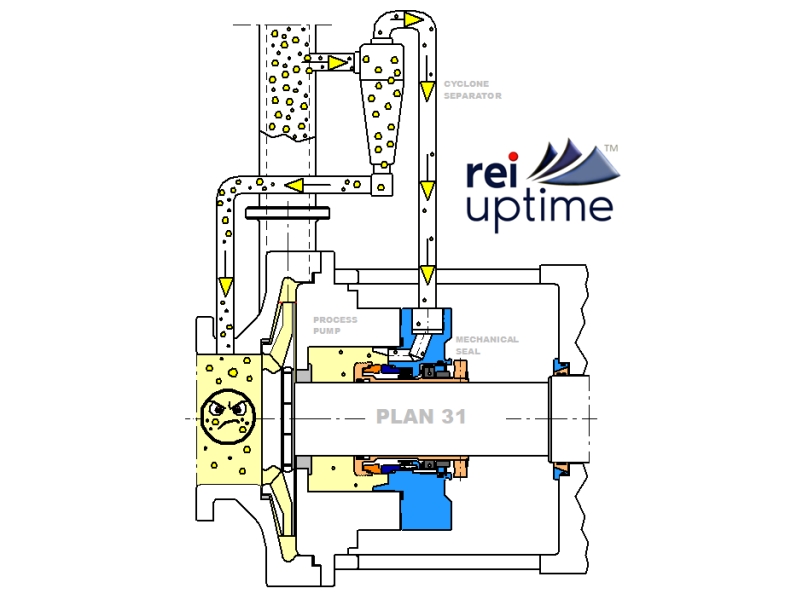

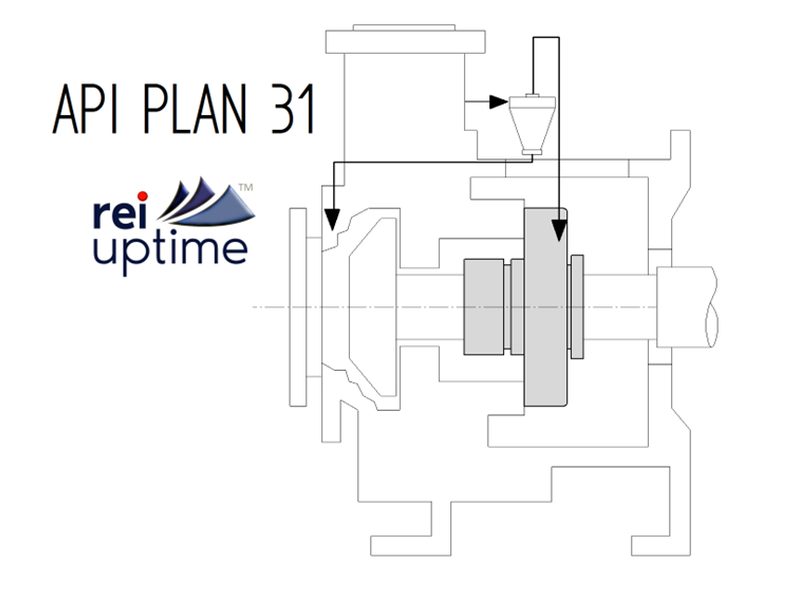

Le Plan 31 de l'API prélève le fluide de traitement et le fait recirculer à travers un séparateur cyclonique avant de le renvoyer vers la chambre d'étanchéité ou l'orifice de rinçage de la garniture mécanique.
Le système Plan 31 dirige un fluide substantiellement propre vers les faces de la garniture mécanique afin de modifier l'environnement d'étanchéité. Au lieu d'étancher un fluide de traitement plein de contaminants nuisibles à l'étanchéité, le système Plan 31 fournit un fluide propre et non boueux pour le refroidissement et la lubrification.
Le plan 31 de l'API est similaire au plan 11, mais les solides sont séparés par un séparateur cyclonique.
Caractéristiques
- Le séparateur cyclonique intégré (séparateur à vortex) élimine les contaminants, les débris et les solides du fluide de traitement.
- Les particules et les débris provenant du séparateur cyclonique sont renvoyés à l'aspiration.
Avantages
- Élimination simple et efficace des particules solides
- Le système Plan 31 permet un rinçage très propre de la garniture mécanique.
- Le système est optimisé lorsque la garniture mécanique ou la chambre d'étanchéité de la pompe est équipée d'une plaque de presse-étoupe Vortex Breaker. Le brise-vortex permet d'éviter l'érosion de la garniture et des composants par les particules que le séparateur de tourbillons n'élimine pas.
Inconvénients
- Contrôles périodiques du séparateur cyclonique pour déterminer l'usure interne
Applications
1. Utilisé dans les applications de fluides de traitement contenant des solides en suspension.
2. Applications minérales et minières
3. Applications offshore, pétrole et gaz
4. Utilisé dans les applications contenant des solides dont la densité est deux fois supérieure ou plus à celle du fluide de traitement.
Notes d'avertissement
1. Le séparateur cyclonique Plan 31 nécessite idéalement un différentiel d'au moins 1,7 bar (25 psi) entre le refoulement de la pompe et la chambre d'étanchéité pour une performance optimale.
2. Il est recommandé d'installer un manchon à gorge (restriction) au fond de la chambre d'étanchéité.
3. Le séparateur cyclonique doit être inspecté périodiquement pour détecter toute usure par abrasion. Si elle n'est pas contrôlée et que l'usure réduit l'épaisseur de la paroi du séparateur, il peut en résulter une défaillance catasphérique.
3. L'efficacité d'un séparateur cyclonique est proportionnelle à son diamètre. Plus le diamètre du cyclone est grand, moins le processus de séparation est efficace.
4. La pression différentielle entre l'entrée et la sortie du séparateur cyclonique doit être aussi proche que possible de zéro.
5. La taille maximale des particules du fluide de traitement doit être inférieure à 25 % de l'orifice d'entrée du séparateur cyclonique.
6. Éviter d'utiliser le plan 31 pour des applications très sales ou des applications de boues.
Documents techniques connexes
Pour plus d'informations sur le plan 31 de l'API, veuillez cliquer sur les liens suivants pour accéder aux blogs techniques correspondants ;
- Amélioration des systèmes du plan 31 de l'API : Meilleures pratiques en matière de fiabilité
