Plan API 13 - Recirculation du drain de la chambre d'étanchéité

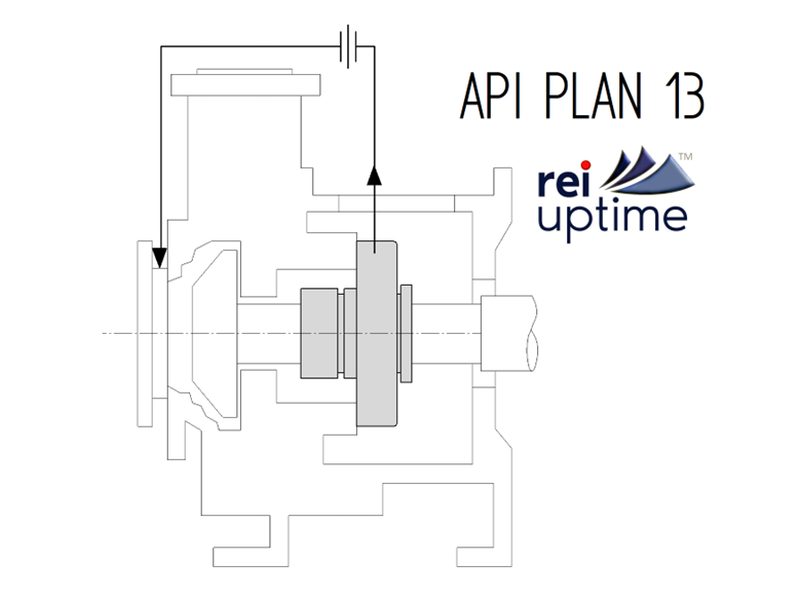

Le plan 13 de l'API est un dispositif de tuyauterie qui fait recirculer le fluide fuyant de la chambre d'étanchéité vers l'aspiration de la pompe.
Il est utilisé avec les garnitures mécaniques simples pour maintenir un environnement contrôlé dans la chambre d'étanchéité en éliminant l'excès de fluide et en empêchant l'accumulation de pression.
Aucun élément n'a été trouvé.
Caractéristiques
Comment cela fonctionne-t-il ?

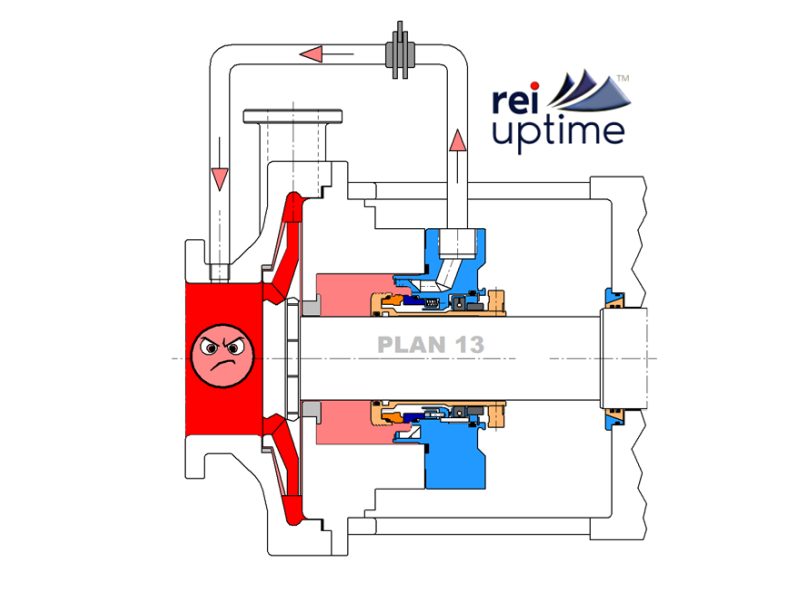

- Le fluide qui fuit à travers les faces d'étanchéité est drainé par le fond de la chambre d'étanchéité.
- Ce fluide qui a fui est renvoyé à l'aspiration de la pompe par une conduite de retour.
- Un orifice de contrôle du débit est souvent utilisé pour réguler le mouvement du fluide et maintenir une pression équilibrée dans la chambre d'étanchéité.
Avantages
- Empêche l'accumulation de pression dans la chambre d'étanchéité.
- Aide à éliminer la chaleur de la chambre de scellage, améliorant ainsi la durée de vie du scellage.
- Évite la contamination par la recirculation d'un fluide de traitement propre.
- Conception simple avec peu d'entretien.
- Peut contribuer à améliorer la lubrification de la face du joint.
Inconvénients
- L'efficacité dépend de la différence de pression entre la chambre d'étanchéité et l'aspiration de la pompe. S'il n'est pas conçu correctement, il risque de ne pas fonctionner efficacement.
- Ne convient pas aux applications à haute viscosité ou à haute teneur en solides, car la recirculation du fluide peut être restreinte.
- Peut introduire de l'aération s'il n'est pas correctement installé, ce qui peut entraîner des problèmes de performance de la pompe.
- Nécessite un contrôle minutieux des débits afin d'éviter une fuite excessive du joint.
Applications
- Pompes centrifuges pour liquides propres - Utilisées dans les cas où la recirculation du fluide vers l'aspiration est possible.
- Raffinage du pétrole et pétrole et gaz - Utilisé dans les pompes à hydrocarbures légers et à pétrole brut à basse pression.
- Traitement chimique - Utilisé dans les pompes de transfert de produits chimiques avec des fluides propres et de faible viscosité.
- Production d'énergie - Pompes de circulation d'eau de refroidissement et d'huile de lubrification.
- Traitement de l'eau et dessalement - Convient pour la recirculation de l'eau propre ou des fluides traités.
Le Plan 13 de l'API est couramment utilisé lorsqu'il est nécessaire de maintenir une pression contrôlée dans la chambre d'étanchéité tout en conservant un système simple et rentable.
