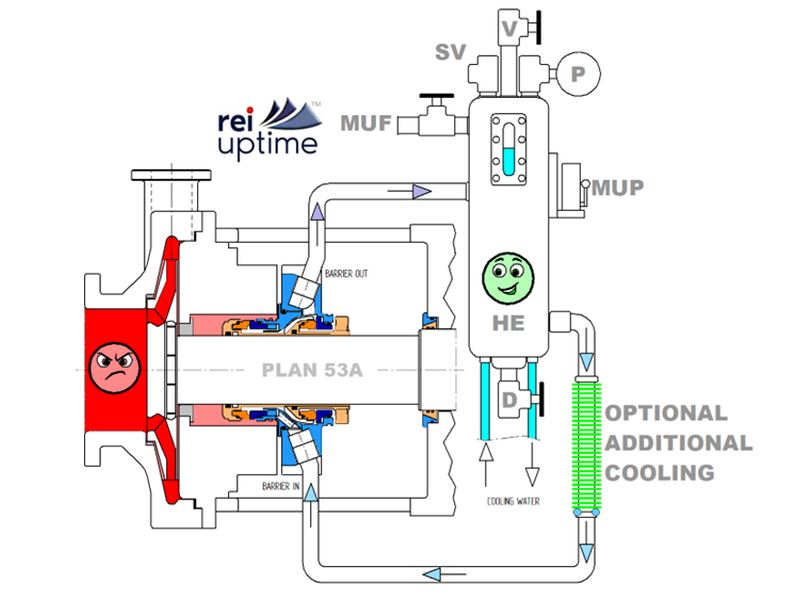

Plan API 53A
En el sistema Plan 53A, el fluido barrera presurizado se ajusta a una presión superior a la del fluido de proceso, normalmente 2 barg (30 psig). Esto optimiza la longevidad de las caras de sellado, ya que ayuda a garantizar un fluido barrera limpio y frío entre las caras de sellado contrarrotatorias.
En resumen, el Plan 53A es una herramienta relativamente sencilla pero muy eficaz centrada en la fiabilidad para el tiempo de actividad de los equipos rotativos. Como tal, si desea adoptar técnicas de mejores prácticas en su planta, el punto de partida es casi siempre "instalar un cierre mecánico de doble cartucho y un sistema Plan 53A".
Características
- El fluido barrera se presuriza directamente con gas (gas inerte). Como no hay vejiga (como en los sistemas Plan 53B), no hay desgaste ni posibilidad de rotura de la vejiga. La simplicidad del sistema siempre tiene cabida en el kit de soluciones de fiabilidad.
- Si se pierde la presión del fluido barrera, funciona como un sistema del Plan 52.
- Evita que el fluido del proceso se filtre a la atmósfera.
- Se forma una barrera de fluido limpio y frío en la película de fluido entre las caras interiores de la junta contrarrotatoria. Esto prolonga la vida útil de la junta.
Productos relacionados
Juntas de doble cartucho (rotativas) = RPW516,
Juntas de cartucho doble (fijas) = SPW516,
API682 Juntas de doble cartucho = SPW682-53,
Juntas de cartucho doble para lodos = SPS610, SPS625
Sistemas de soporte de juntas (presurizados) = STAN12, STAN28
Beneficios
- Mejora de la longevidad de los cierres mecánicos y los equipos rotativos, ya que el sistema Plan 53A crea una condición ideal de película de fluido entre las caras de los cierres contrarrotatorios.
Inconvenientes
- Como ocurre con todos los cierres mecánicos dobles que utilizan una presión del fluido barrera superior a la presión del fluido de proceso, la calidad del fluido de proceso puede deteriorarse debido a la contaminación del fluido barrera.
- En aplicaciones sensibles a los medios de proceso en las que no se permite la contaminación del fluido barrera, se emplea la tecnología de estanquidad en seco, en la que el medio barrera es el gas.
Aplicaciones
- Para productos sucios, abrasivos y/o polimerizantes.
- Aplicación en la que no se pueden tolerar fugas de los medios de proceso.
- Cualquier fluido inadecuado para actuar como película de fluido entre las caras de la junta de contrarrotación.
- Fluidos de proceso peligrosos, tóxicos e inflamables.
Notas de advertencia
- Como con cualquier sistema de tuberías, ventile siempre correctamente el sistema Plan 53A antes de la puesta en marcha del equipo.
- Al igual que con todos los cierres dobles presurizados, compruebe siempre la compatibilidad del fluido barrera con el medio de proceso. Siempre habrá alguna fuga de fluido barrera en el medio de proceso.
- Los cambios significativos de temperatura ambiental y la carga térmica pueden provocar fluctuaciones en la presión del sistema.
Documentos técnicos relacionados
Para obtener más información sobre juntas y sistemas API Plan 53A, haga clic en los siguientes enlaces a blogs técnicos relacionados;
- Garantizar la fiabilidad: El papel vital de los sistemas de apoyo al cierre
- Por qué debemos eliminar el calor de las caras de los cierres mecánicos
- Sistemas grandes y bonitos
