Plan API 02

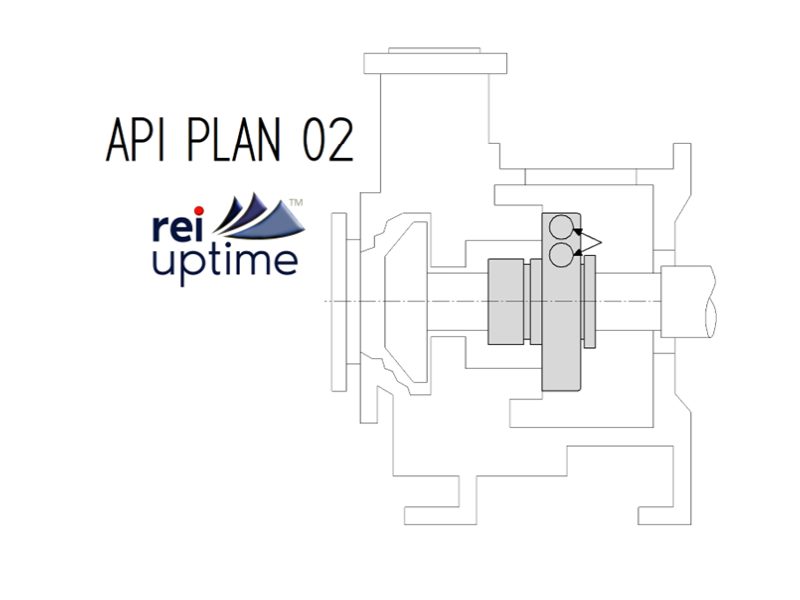

Plano API 02 - Cámara de estanqueidad sin circulación
El Plan API 02 es una configuración de cámara de sellado sin salida (estancada) en la que no hay circulación externa ni flujo de fluido de lavado hacia o desde la cámara de sellado.
Depende únicamente del fluido de proceso presente en la cámara de sellado para la lubricación y refrigeración. Este plan se utiliza normalmente para aplicaciones con fluidos limpios, no volátiles y no polimerizantes en las que no es necesario un lavado adicional.
No se han encontrado artículos.
Características
Cómo funciona:
- La cámara de sellado está completamente cerrada, sin tuberías externas.
- El fluido de proceso dentro de la cámara proporciona lubricación y refrigeración a las caras de la junta.
- El calor generado por la junta debe disiparse por convección o conducción natural en la carcasa de la bomba circundante.
Beneficios
- Simpley rentable - No necesita tuberías externas, instrumentación ni sistemas auxiliares.
- Menosmantenimiento - Menos componentes significan menos mantenimiento y menos puntos de fallo.
- Sindilución del fluido de proceso - Mantiene la pureza del fluido bombeado ya que no se introduce ningún fluido externo.
- Adecuadopara líquidos no contaminantes - Funciona bien con líquidos limpios y no volátiles que no se degradan con el tiempo.
Inconvenientes
- Enfriamiento y lubricación limitados - Una mala disipación del calor puede provocar el sobrecalentamiento de la junta y su fallo prematuro.
- Noapto para fluidos sucios o polimerizantes - Los sólidos, lodos o fluidos pegajosos pueden acumularse y dañar la junta.
- Mayorriesgo de vaporización - Si el fluido de proceso tiene un punto de ebullición bajo, puede convertirse en vapor, provocando el funcionamiento en seco y el fallo de la junta.
- Limitadoa temperaturas y presiones de bajas a moderadas - Ineficiente para aplicaciones de alta presión o alta temperatura donde la refrigeración es crítica.
Aplicaciones
- Industria del petróleo y el gas - Se utiliza en bombas de hidrocarburos ligeros y lubricantes donde las propiedades del fluido de proceso permiten una refrigeración natural.
- Procesamiento químico - Se aplica en bombas de transferencia de productos químicos limpios con fluidos no volátiles y no polimerizantes.
- Generación de energía - Se utiliza en bombas de circulación de aceite lubricante y agua de refrigeración.
- Tratamiento de aguas y aguas residuales - Adecuado para aplicaciones de agua limpia en las que no es necesario un lavado adicional.
- Industria alimentaria y de bebidas - Se utiliza en procesos higiénicos en los que es esencial mantener la pureza de los fluidos de proceso.
- Bombas industriales generales - Se utilizan en aplicaciones de baja velocidad, baja temperatura y baja presión.
El Plan API 02 es el más adecuado para fluidos de proceso limpios y estables en los que no es necesario el lavado o la refrigeración externos, pero no debe utilizarse en aplicaciones de fluidos sucios o a alta temperatura.
